水冷200G臭氧机

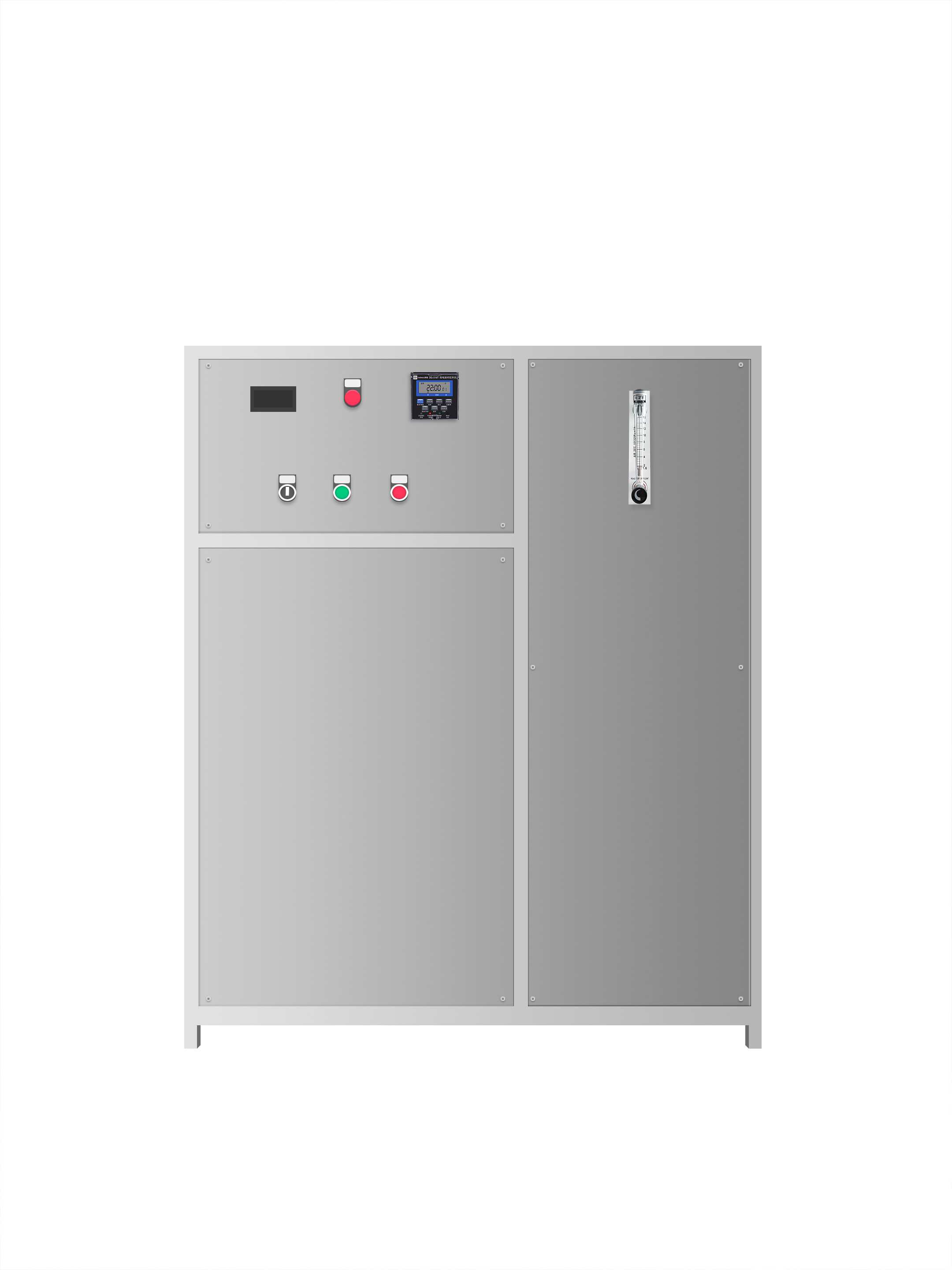

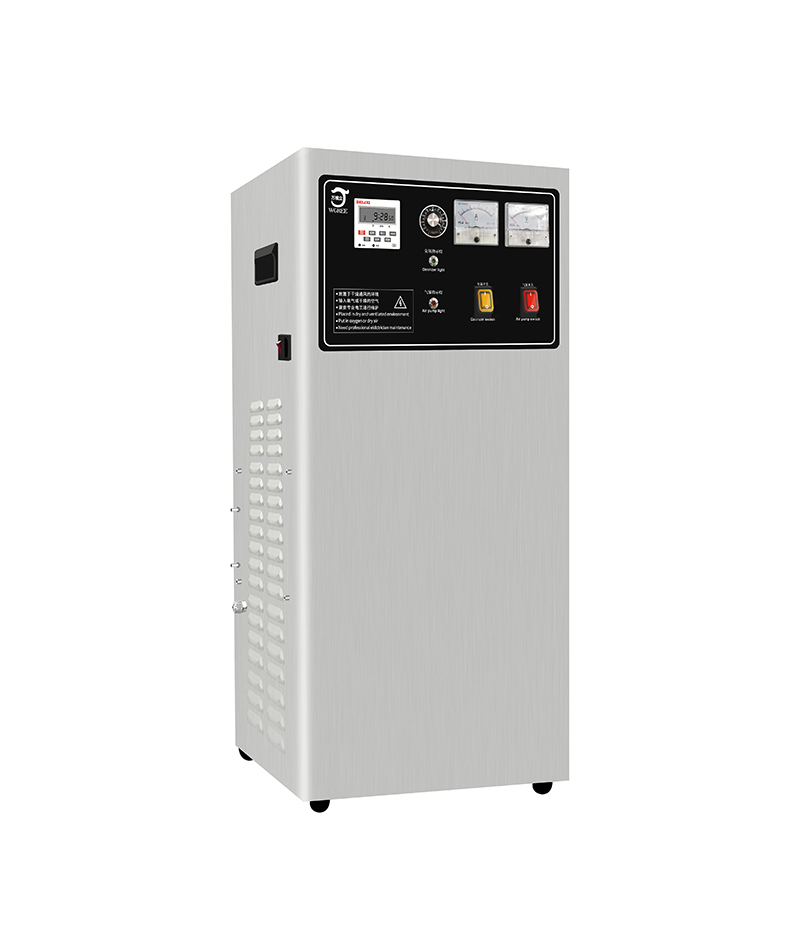

一、产品图片

二、产品技术参数

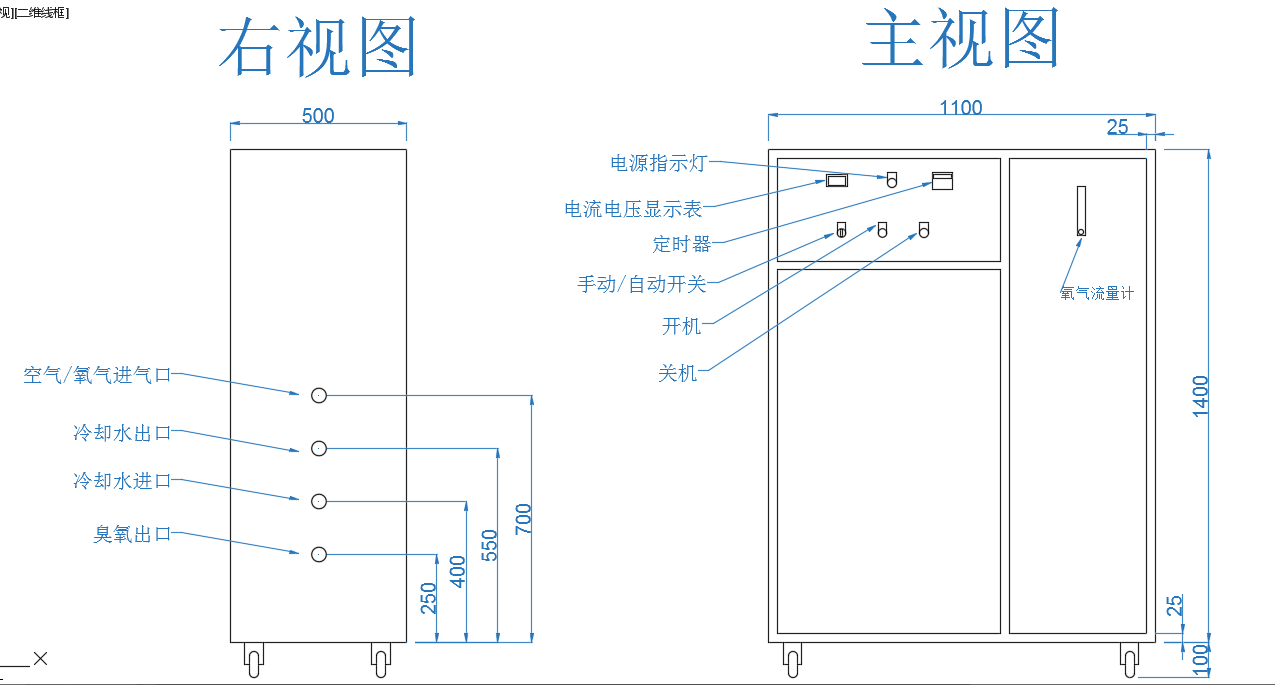

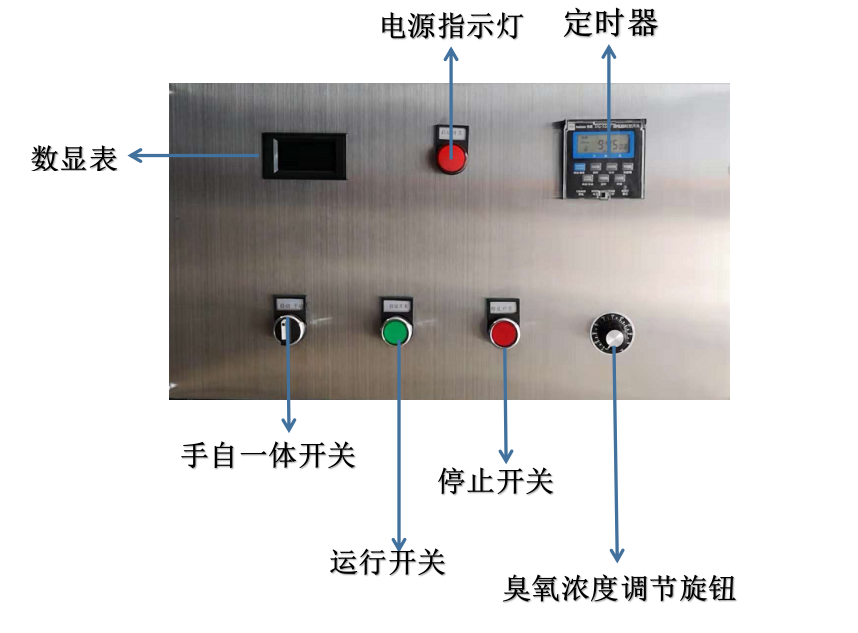

面板示意图

三．操作方法

注意：

■ 空间使用时，臭氧发生器禁止放置于消毒空间内

（机器安装好须在外箱体上接地线）

■使用之前需外接气源，进气压力小于0.2Mpa,空气温度小于30℃，露点大于-20℃

■本设备运行冷却方式为水冷却，可不间断连续运行.

1.水处理使用方法

1.1.：将臭氧发生器放置在水处理工艺流程中特定位置（平稳、干燥、通风散热良好）位置，离墙面40厘米以上；确保臭氧硅胶管与机器的臭氧输出口已连接好，将臭氧输送管接到臭氧投加装置上，以便于输送臭氧。

1.2：臭氧发生器必须高于水位，防止水回流到臭氧发生器内部，导致部件损坏。如购置有止回阀，请连接到臭氧输送管路上，禁止反接止回阀。

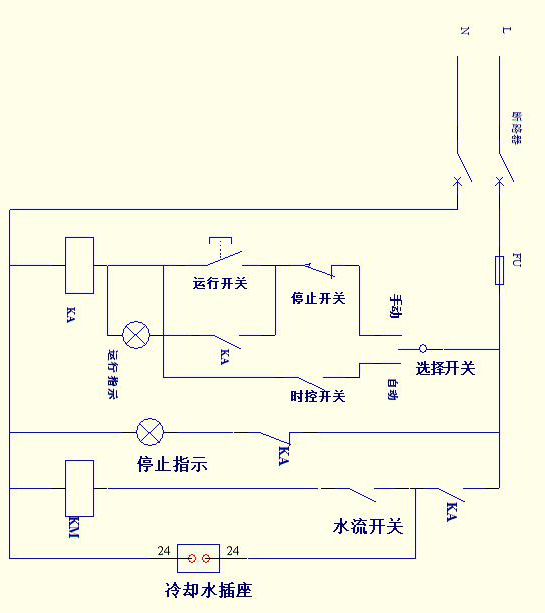

1.3：手动运行操作：接通电源，电压表显示当前电压（输入电压范围210~240v）。“手自一体开关“放在手动位置，按下运行开关，运行开关指示灯亮，然后顺时针慢慢旋转浓度调节旋钮，电流数显表电流数值逐步增加至100%，数显表显示当前电流,最大时7A，此时臭氧浓度及产量是最高值即200G/h（根据臭氧需求量调节浓度及产量大小，10%-30%范围时臭氧量很小，产量在50G/H一下，50%时臭氧产生量在80-100G/h,80%时其发生量150G/H.）。臭氧输出口有臭氧输出。使用完毕需先把臭氧浓度开关调节至最小位，再关闭“停止开关”，“手自一体开关”放置空挡位置.

1.4：自动运行操作：接通电源，电压表显示当前电压。“手自一体开关“放在自动位置，微电脑时控器指示灯亮，根据需要设备运行的时间段设置微电脑时控器（时控器操作流程下“四”条示），设置自动定时时段后，氧浓度开关调节旋钮旋转在刻度盘的80%-100%位置，操作完毕臭氧浓度调节旋钮不比返回至“0”.保持当前位置即可。

四．时控开关的操作规程

时控器通电后如果没有任何显示，按下复位键。

4.1、分别按“校星期”、“校时”、“校分”，调整北京时间

4.2 、设定开关时间

中文英文对照

一．产品构造（配置技术优点）

1、蜂窝式臭氧管：多根臭氧管组合式，内部形状接近蜂窝形状，故名蜂窝式臭氧管，介电材质采用高纯脱羟石英管，脱羟基小于10ppm，SiO2含量达98%以上，耐温1600度，耐压30KV，远远高于与之匹配的高频高压电源所产出的峰值高压7KV，不会被高压击穿烧毁。内电极：钛合金，耐腐蚀性能优于316不锈钢，在高压高频连续放电情况，使用5年不会被氧化发黑生锈变形；放电间隙：0.35MM；密封材质：不锈钢法兰，聚四氟乙烯板加氟胶圈，抗氧化耐酸碱，使用寿命可达8年。

2、高频高压电源：整流变频电路，高压包由铁氧铁磁芯、聚酯亚胺/聚酰胺酰亚胺复合层漆包线、环氧高温胶真空灌封组成，带有开路保护、过流过压保护、短路保护，高压频率3~8KHZ，输出正玄波波形，极大程度的将电能转换，功率因素可达0.9。

二、产品特点

本产品采用蜂窝式臭氧放电管，多根臭氧方电管组合，窄间隙放电，间隙低至0.35MM，采用水冷，臭氧浓度衰减率低，长时间使用仍能确保臭氧产量充足，浓度达标。

本产品采用分体式电源，高压包与变频推动电源分开，电源抗干扰能力强，频率控制在5KHZ以下，负载工作时发热量低，采用水冷的臭氧出水温度不高于进水温度的5度，以确保臭氧浓度稳定，臭氧浓度衰减率低。可连续24小时不断电运作。长时间使用仍能确保臭氧产量达标、浓度达标。

3、臭氧纯度高：使用空气作为气源的电晕式臭氧发生器，产出臭氧的同时会伴随产出氮氧化物，氮氧化物的产出的比例与臭氧发生器本身的温度、电源的高压放电频率、发生器放电间隙的均度有很大关系，我公司采用的臭氧管均度使用多点定位，极大限度的确保了放电间隙的均度控制在0.005MM，电源采用频率低于5KHZ ，臭氧管温升低，氮氧化物产出量极地，可忽略不计。

4、安全设计：产品设计将高压内置于臭氧管放电室内，外电极为地极，整个臭氧放电管外表均无高压，没有高压外泄，避免高压触电危险。

三．产品用途

3.1.净化空气

3.2.处理水

水处理对比优势：目前在世界范围内，纯净水，天然水，地下水等已经普遍采用臭氧消毒，传统的UV消毒因紫外消毒因为存在死角而不能完全灭菌，另外传统的氯消毒因为存在氯气残留，造成水体二次污染而逐渐被臭氧消毒方式替代，在自来水臭氧净化应用时，国标常规标准为0.4MG/L的溶解度保持4分钟。即CT值为1.6，下表为参考值：

四．杀菌能力

臭氧具有极强的氧化性，被世界公认为是一种广谱高效杀菌剂，它的氧化能力高于氯一倍，灭菌比氯快600-3000倍，甚至几秒种内可以杀死细菌，对于常见的大肠杆菌、粪链球菌、绿脓杆菌、金黄葡萄球菌、霉菌等，在臭氧浓度保持0.3PPM的环境中5分钟，其杀灭率可达到99%以上。它的灭菌、消毒作用几乎是瞬时发生的，在水中臭氧浓度达到0.3-2mg/L时，0.5-1min内就可以致死细菌。达到相同灭菌效果（如使大肠杆菌杀灭率达99%）所需臭氧水药剂量仅是氯的0.0048%。

五．分解时间

5.1、臭氧易溶于水，溶于水后的臭氧具有更强的杀菌消毒能力，杀菌力可达氯气的3000倍。臭氧极易分解成为氧气。

5.2、臭氧在水中的半衰期约为20分钟，在常温常压下空气中的半衰期约为10—30分钟。臭氧最终都将分解转变成氧气。

5.3、臭氧是一种安全、无残毒的氧化剂、杀菌消毒剂，不会造成二次污染。臭氧经反应本身会迅速还原成氧气，不必担心化学残留物质，也不会对生活环境造成威胁。

六．设备优点

安装流程：

空气源：无油压缩机→初级过滤→冷干机→除水加精密过滤→臭氧机

6.1、臭氧发生器为分体式.蜂窝式臭氧管和高压电源及控制电路在一个机箱内。压缩机和冷干机外置。

6.2、臭氧放电室是我公司的专利技术，放电室采用窄间隙放电，生成臭氧浓度高，产量稳定，整体采用全密封技术，运行可靠。

3、供电单元（PSU）是该系列机型的核心技术，包括变频和升压两大工艺，设置自动软启动功能，具有较强的带负载能力和多重保护功能，高效稳定。

七．保修服务

    免费保修1年，设备终身维护;过保修期后维修只收取材料成本费.不收取维修人工费.我公司这款设备最大的优势:使用寿命长.

八．验收标准

    货物质量按国家、行业标准和用户要求执行，设备出厂前逐台进行检验，检验合格后签发产品合格证方可出厂

九．故障检查与分析

9.1、故障检测列表

如果做完了以下检查后，您仍未能解决问题或涉及维修的部分，请直接与万格立环保科技有限公司当地的销售或售后服务部联系。

9.2臭氧发生器使用注意事项：

9.2.1：机器设备必须放置在无油污、空气干净、干燥的地方工作,以延长机器设备使用寿命。

9.2.2：使用时必须轻拿轻放，不能乱扔乱放。

9.2.3：机器设备用于水处理，臭氧输出口必须接上止回阀（注意：止回阀分正反，请按照止回阀上的箭头方向进行连接)，防止回水进入机内，损坏机器。

9.2.4：禁止将臭氧机放在消毒区内工作，为了工作的安全，设备应有单独工作区，再用硅胶管将臭氧气体输送到消毒或化学反应区。9.2.5：机器设备必须天天检查维护；如发现异常要立刻关机，查明原因，处理好以后再使用。

9.2.6使用前机器设备必须良好接地，以防雷电。不用时最好拔掉电源插头。

9.2.7根据工作环境、使用要求，正确选用臭氧消毒机。

9.2.8机器设备若长时间不用必须将机内、机外壳清理干净，放置通风干燥的地方，防止受潮损坏。

9.2.9为了防止机器受潮和更好的维护设备，每星期打开《气泵开关》或《气控开关》，关掉《浓度调节》或《臭氧开关》工作半小时以上，以清洁机内水气，

十、保养细则：

10.1：请将本设备置于干燥通风处，防尘网（风扇处）一个月清理一次

10.2：本臭氧机非专业电工，请勿开箱（内有高压）

10.3：保养时请专业电工开启机箱后盖

10.4：硅胶三个月更换一次，将不会影响使用

10.5：检查机器内部接头是否松动和软管老化

10.6：如有接头松动，请用螺丝刀扭紧，软管老化，请及时更换

10.7：所有购买本公司产品的客户，均可在本公司以低于市场价购买耗材。

10.8：设备维修保养（如需上门服务，需由客户支付差旅费用，公司视路途远近，选择就近经销商上门服务。）

10.9：设备维修时，请将保修卡随机寄回本公司，若与以上操作说明不相符，本公司不承担维修费用。

10.10：开机时，先开气泵开关，1-2分钟再开臭氧开关；关机时，先关臭氧开关，1-2分钟后再关气泵开关。

十一、注意事项

    请勿在高精度电子设备附近使用本产品，电波干扰可能引起高精度电子设备的误操作和其他问题。尤其在以下设备附近需特别注意：助听器、起搏器和其他医疗电子设备、火灾探测器、其他精度自动控制装置。

    不要拆卸或改装本产品，否则会造成本产品的损坏、漏电和电路故障。

    避免过度受潮，水或其他液体进入本产品可能引起本产品漏电和故障。

    避免用挥发性的溶液或有机溶剂擦拭设备，可能会损坏设备的表面。

    合格的专用接地线，安全可靠的接地，使用的线路的容量是符合要求的，以确保消除火灾隐患。设备安装人员必须经过培训才能开机维修。

    使用臭氧时，严禁人员在高浓度臭氧空间环境中工作，工作人员在超过相关标准的臭氧浓度的空间环境中上班应要有防护措施。

    切记设备保养或维修时必须在断电和泄尽气压状态下进行，确保人员安全维修。

十二．使用本产品的环境条件要求：

1、室内应无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

2、室内有220V/50HZ交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源

3、环境温度要求：-10℃-33℃

4、环境湿度要求：≤55%。

5、放置本机的地面要求平整，注意将设备平稳放在地上或支架上。

6、设备安装时保持设备工作环境通风及空气干燥，该空间须安装排风扇或空调。
