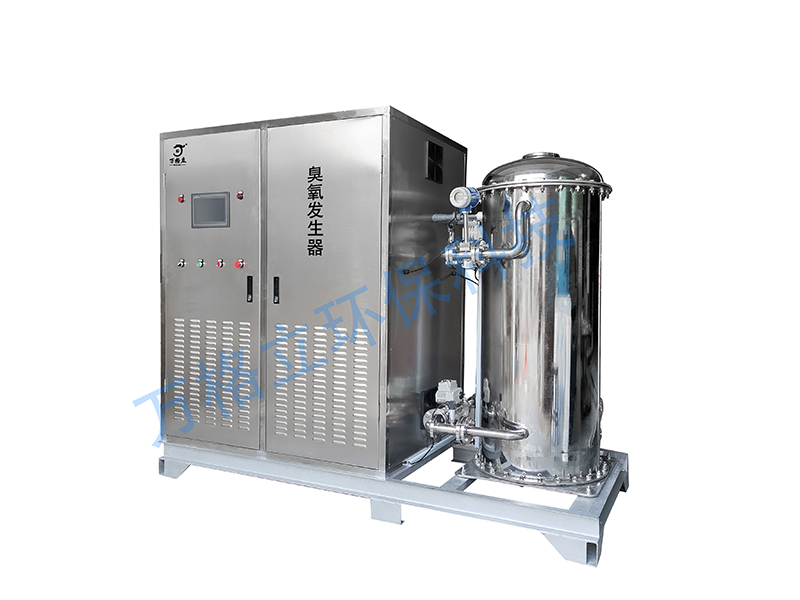

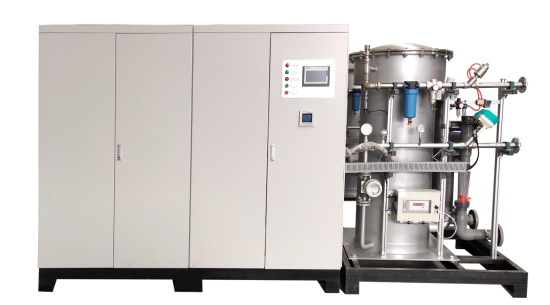

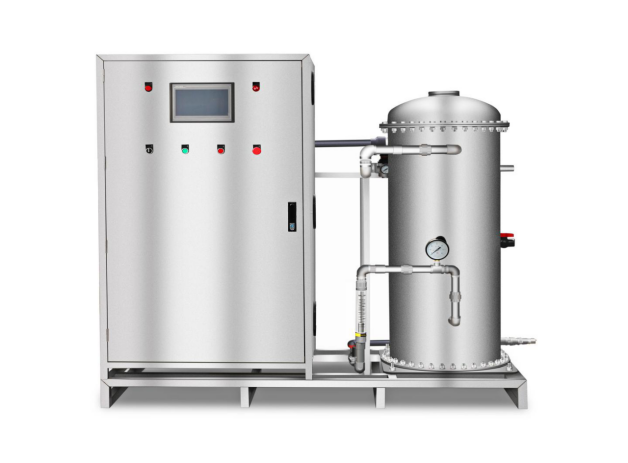

公斤级臭氧发生器

一、概述

臭氧简介臭氧是广谱、高效、快速的杀菌剂，它可迅速杀灭各种病菌、病毒及微生物，可去除水中的有毒物质，降低水中卤代烃等有机致癌物，多余臭氧可分解成氧气，无二次污染，对人体无害。臭氧气体溶解于水中后发生了相关的物理化学反应，产生了极活泼、具有强烈的氧化作用的单元子氧（O）、羟基（OH）。羟基氧化还原电位为2.8V，相当于氟的氧化能力，因此臭氧水相比臭氧气体具有更强及更快速的氧化、杀菌能力，且快速分解无任何污染与残留，人员使用便捷、安全环保无伤害。臭氧水在相关行业已得到广泛应用，可取代传统的过氧乙酸、氯、双氧水、高锰酸钾、次氯酸钠等消毒剂。

万格立公斤级系列臭氧发生器是利用介质阻挡放电原理、微间隙放电设计的高频臭氧发生器。产品浓度高、稳定性好，各项技术指标达国际水平，是工业级臭氧发生器的理想选择。

二、产品特点

1、蜂窝式臭氧管：多根臭氧管组合式，内部形状接近蜂窝形状，故名蜂窝式臭氧管，介电材质采用高纯脱羟石英管，脱羟基小于10ppm，SiO2含量达98%以上，耐温1600度，耐压30KV，远远高于与之匹配的高频高压电源所产出的峰值高压7KV，不会被高压击穿烧毁。内电极：钛合金，耐腐蚀性能优于316不锈钢，在高压高频连续放电情况，使用5年不会被氧化发黑生锈变形；放电间隙：0.4MM；密封材质：不锈钢法兰，聚四氟乙烯板加氟胶圈，抗氧化耐酸碱，使用寿命可达8年。

2、臭氧放电室是我公司的专利技术，外电极系不锈钢制造，采用高浓度臭氧管，放电室整体采用全密封技术，运行可靠。

3、供电单元（PSU）是该系列机型的核心技术，包括变频和升压两大工艺，设置自动软启动功能，具有较强的带负载能力和多重保护功能，高效稳定。

4、本设备采用SPA变压吸附排出空气中氮气提取高浓度氧气作为气源产生臭氧，产出臭氧浓度高，是其以空气源作为气源产出的臭氧浓度的6-10倍。

三、验收标准

货物质量按国家、行业标准和用户要求执行，设备出厂前逐台进行检验，检验合格后签发产品合格证方可出厂

四、注意事项

    请勿在高精度电子设备附近使用本产品，电波干扰可能引起高精度电子设备的误操作和其他问题。尤其在以下设备附近需特别注意：助听器、起搏器和其他医疗电子设备、火灾探测器、其他精度自动控制装置。

    不要拆卸或改装本产品，否则会造成本产品的损坏、漏电和电路故障。

    避免过度受潮，水或其他液体进入本产品可能引起本产品漏电和故障。

    避免用挥发性的溶液或有机溶剂擦拭设备，可能会损坏设备的表面。

    合格的专用接地线，安全可靠的接地，使用的线路的容量是符合要求的，以确保消除火灾隐患。设备安装人员必须经过培训才能开机维修。

    使用臭氧时，严禁人员在高浓度臭氧空间环境中工作，工作人员在超过相关标准的臭氧浓度的空间环境中上班应要有防护措施。

    切记设备保养或维修时必须在断电和泄尽气压状态下进行，确保人员安全维修。

五、使用本产品的环境条件要求：

8.1、室内应无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

8.2、不能置于变电所、高压线附近，禁止用水冲洗设备，避免用挥发性的溶液或 有机溶剂擦拭臭氧机。

8.3、环境温度要求：-10-℃-40℃

8.4、环境湿度要求：≤85%。

8.5、放置本机的地面要求平整，注意将设备平稳放在地上或支架上。

8.6、设备安装时保持设备工作环境通风及空气干燥，该空间须安装排风扇或空调。

六、

臭氧发生器介绍

臭氧发生器是用于制取臭氧的设备装置。臭氧易于分解无法储存需现场制取现场使用（但是在特殊的情况下是可以进行短暂时间的储存），凡是能用到臭氧的场所均需使用臭氧发生器。臭氧发生器在自来水，污水，工业氧化，空间灭菌等领域广泛应用。

臭氧是世界公认的广谱高效杀菌消毒剂。采用空气或氧气为原料利用高频高压放电产生臭氧。臭氧比氧分子多了一活泼的氧原子臭氧，化学性质特别活泼，是一种强氧化剂，在一定浓度下可迅速杀灭空气中的细菌。没有任何有毒残留，不会形成二次污染，被誉为“最清洁的氧化剂和消毒剂”。

其反应的化学方程式为3O2====2O3

臭氧浓度与作用

臭氧为混合气体其浓度通常按质量比和体积比来表示。质量比是指单位体积内混合气体中含有多少质量的臭氧，用单位mg/L或g/m3等表示。体积比是指单位体积内臭氧所占的体积含量或百分比含量，使用百分比表示如2%、5%、12%等。卫生行业常用ppm表示臭氧浓度，即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm。臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标。同等的工况条件下臭氧输出浓度越高其品质度就越高。影响臭氧浓度的主要因素有：

1、臭氧发生器的结构和加工精度；

2、冷却方式和条件；

3、驱动电压和驱动频率；

4、介电体材料；

5、原料气体中氧的含量及结净和干燥度。

臭氧产量是指臭氧发生器单位时间内臭氧的产出量；臭氧浓度数值与进入臭氧发生器总气量数值的乘积即为臭氧产量；通常使用mg/h,g/h,kg/h这些单位表示。臭氧发生器标准中规定臭氧发生器规格型号使用臭氧产量表示和区分。小型臭氧发生器使用g/h为单位，大型臭氧发生器使用kg/h为单位区分规格的大小。

臭氧发生器的分类

按臭氧产生的方式划分，目前的臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。

高压放电式发生器

该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。

在高压放电式臭氧发生器中又分为以下几种类型：

1、按发生器的高压电频率划分，有工频(50-60Hz)、中频(400-1000Hz)和高频(＞1000Hz)三种。工频发生器由于体积大、功耗高等缺点，目前已基本退出市场。中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。

2、按使用的气体原料划分，有氧气型和空气型两种。氧气型通常是由氧气瓶或制氧机供应氧气。空气型通常是使用洁净干燥的压缩空气作为原料。由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。　

3、按冷却方式划分，有水冷型和风冷型。臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。风冷型冷却效果不够理想，臭氧衰减明显。总体性能稳定的高性能臭氧发生器通常都是水冷式的。风冷一般只用于臭氧产量较小的中低档臭氧发生器。在选用发生器时，应尽量选用水冷型的。　

4、按介电材料划分，常见的有石英管（玻璃的一种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型。目前使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是人工制造臭氧使用最早的材料之一，但机械强度差。陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。搪瓷是一种新型介电材料，介质和电极于一体机械强度高、可精密加工精度较高，在大中型臭氧发生器中广泛使用，但制造成本较高。　

5、按臭氧发生器结构划分，有间隙放电式（DBD）和开放式两种。间隙放电式的结构特点是臭氧在内外电极区间的间隙内产生臭氧，臭氧能够集中收集输出使用其浓度较高，如用于水处理。开放式发生器的电极是裸露在空气中的，所产生的臭氧直接扩散到空气中，因臭氧浓度较低通常只用于较小空间的空气灭菌或某些小型物品表面消毒。间隙放电式发生器可代替开放式发生器使用。但间隙放电式臭氧发生器成本远高于开放式。　

紫外线式臭氧发生器

该类臭氧发生器是使用特定波长(185mm)的紫外线照射氧分子，使氧分子分解而产生臭氧。由于紫外线灯管体积大、臭氧产量低、使用寿命短，所以这种发生器使用范围较窄，常见于消毒碗柜上使用。

电解式发生器

该类臭氧发生器通常是通过电解纯净水而产生臭氧。这种发生器能制取高浓度的臭氧水，制造成本低，使用和维修简单。但由于有臭氧产量无法做大、电极使用寿命短、臭氧不容易收集等方面的缺点，其用途范围受到限制。目前这种发生器只是在一些特定的小型设备上或某些特定场所内使用，不具备取代高压放电式发生器的条件。

臭氧发生器气源

臭氧发生器常用的气源大体可分为下列几种：

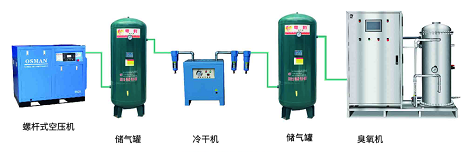

1）干燥空气气源--无油的压缩空气经过冷却、干燥、过滤处理后作为原料气使用；

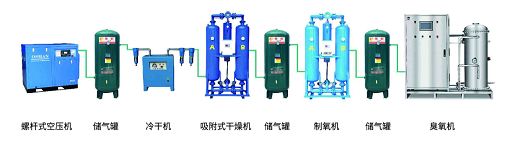

2）富氧气源--无油压缩空气经过冷干处理送入PSA空分系统将氮气和氧气分离，并将氧气收集作为原料气（此原料气含有惰性气体和二氧化碳及少量氮气，并非纯氧气所以称为富氧源）；

3）工业氧气源--通常使用瓶装工业氧气（大多适用于小型臭氧发生器）；

4）液氧--液态氧经过汽化器汽化减压后送入臭氧发生器作为原料气（常用于大型臭氧发生器）。

臭氧发生器选型

臭氧发生器选型非常重要应从以下几个方面进行选型：

1、确定臭氧发生器的型号即臭氧产量。采购臭氧发生器时首先要确定其使用用途，是用于空气灭菌除味还用于水处理。用于空气处理时可选择低浓度经济型的开放式臭氧发生器，它包括有气源开放式和无气源开放式两种最好选有气源机型。该类臭氧发生器结构简单价格低廉，但工作时温度和湿度影响臭氧发生量。上述开放式臭氧发生器属最简单的臭氧装置，对于要求高的场所空气处理也应选择高浓度臭氧发生器。空气处理时按20-50mg/m3标准投放，食品药品行业选高值。可根具空间大小换算即得出臭氧的总用量（即臭氧发生器产量）。用于水处理时必须选购高浓度臭氧发生器（臭氧浓度大于12mg/L)，低浓度臭氧处理水是无效的。高浓度臭氧发生器为标准配置含气源及气源处理装置和臭氧发生装置。小型的可设计成一体式机型产量在5-200g/h间，大中型臭氧发生器基本以机组形式存在。

2、鉴别臭氧发生器的品质。臭氧发生器品质的优劣可从制造材料、系统配置、冷却方式、工作频率、控制方式、臭氧浓度、气源和电能消耗指标等多方面鉴别。优质的臭氧发生器应是高介电材料制造、标准配置（含气源和净化装置）、双电极冷却、高频驱动、智能控制、高臭氧浓度输出、低电耗和低气源消耗。

3、性价比。优质的臭氧发生器从设计到配置及制造材料均按其标准进行，成本远高于低档发生器和低配置发生器。但优质臭氧发生器性能非常稳定，臭氧浓度和产量不受环境因素影响。而低配置臭氧发生器工作时受环境影响较大，温度和湿度的增加可使臭氧产量和浓度大幅度下降，影响处理效果。选购时应对其售价和性能进行综合比评。

4、防止误区。

A.了解臭氧发生器是否含气源，含气源发生器和不含气源发生器造价相差很大。如果通过价格优势采购了无气源的臭氧发生器，你还需自配气源装置最终可能要多花钱。

B.了解发生器的结构形式，是否可以连续运行，臭氧输出浓度等指标。例如需要一台臭氧发生器用于净水处理，若误选了开放式臭氧发生器那是无法使用的。

C.确认臭氧发生器额定标注产量，是使用空气源标注的还是使用氧气源时标注的产量。因为臭氧发生器使用氧气源时臭氧产量比使用空气源时大一倍，两者的造价相差近一倍。选购臭氧发生器时供求双方应全方位沟通避免走入误区，切勿以价格为主要参考依据衡量臭氧发生器。

5、备用机。对于连续工作不许停机的场所，选购臭氧发生器时应有备用机。按两用一备，一用一备的原则购置。备用机组主要在设备维护或修理过程中交替使用，避免停机维护影响正常生产。
