WGL-2000-93

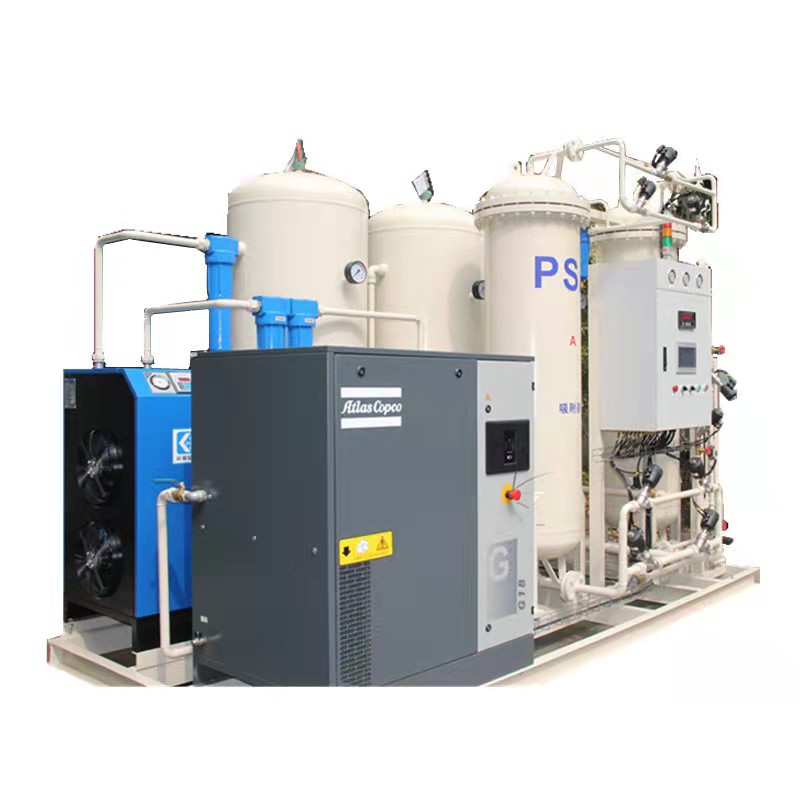

PSA制氧机分离空气主要由两个填满分子筛的吸附塔组成，在常温条件下，将压缩空气经过过滤，除水干燥等净化处理后进入吸附塔，在吸附塔中空气中的氮气等被分子筛所吸附，而使氧气在气相中得到富集，从出口流出贮存在氧气缓冲罐中，而在另一塔已完成吸附的分子筛被迅速降压，解析出已吸附的成分，两塔交替循环，即可得到纯度为≥90%的廉价的氧气。整个系统的阀门自动切换均由一台电脑自动控制。

中文名：工业制氧机

应用领域

冶金助燃，化工、环保等

技术特点

设备结构紧凑、整体撬装等

组成:两个填满分子筛的吸附塔

应用领域

PSA制氧机因为其显著的优点而被广大用户所青睐，它广泛地应用于冶金助燃，化工、环保、建材、轻工、医疗、水产养殖、生物技术、污水处理等领域。

技术特点

安装方便

设备结构紧凑、整体撬装，占地小无需基建投资，投资少。

优质沸石分子筛

具有吸附容量大，抗压性能高，使用寿命长。

故障安全系统

为用户配置故障系统报警及自动启动功能，确保系统运行安全

比其它供氧方式更经济

PSA工艺是一种简便的制氧方法，以空气为原料，能耗仅为空压机所消耗的电能，具有运行成本低、能耗低、效率高等优点。

机电仪一体化设计实现自动化运行

进口PLC控制全自动运行。氧气流量压力纯度可调并连续显示，可设定压力、流量、纯度报警并实现远程自动控制和检测计量，实现真正无人操作。先进的控制系统使操作变得更加简单，可实现无人值守和远程控制，并可对各种工况进行实时监控，从而保证了气体纯度、流量的稳定。

高品质元器件是运行稳定可靠的保证

气动阀门、电磁先导阀门等关键部件采用进口配置，运行可靠，切换速度快，使用寿命达百万次以上，故障率低，维修方便，维护费用低。

氧含量连续显示、超限自动报警系统

在线监控氧气纯度，确保所需氧气纯度稳定。

先进的装填技术保证设备的使用寿命

沸石分子筛采用“暴风雪”法装填，使分子筛分布均匀无死角，且不易粉化；吸附塔采用多级气流分布装置和平衡方式自动压紧装置；并且使沸石分子筛吸附性能保持压紧状态，从而保证吸附过程中不产生流化现象，有效延长沸石分子筛使用寿命。

不合格氧气自动排空系统

开机初期的低纯度氧气自动排空，达到指标后送气。

理想的纯度选择范围

氧气纯度调节方便,可根据用户的需求在21%～93±2%之间任意调节。

系统独特的循环切换工艺

降低了阀门的磨损，延长了设备的使用寿命和降低了维护费用。

免费调试，终身维护

雄厚的技术实力和优质的售后服务，提供连续的技术支持，使用户使用无后顾之忧。

工艺流程

空气经空压机压缩后，经过除尘、除油、干燥后，进入空气储罐，经过空气进气阀、左进气阀进入左吸附塔，塔压力升高，压缩空气中的氮分子被沸石分子筛吸附，未吸附的氧气穿过吸附床，经过左产气阀、氧气产气阀进入氧气储罐，这个过程称之为左吸，持续时间为几十秒。左吸过程结束后，左吸附塔与右吸附塔通过均压阀连通，使两塔压力达到均衡，这个过程称之为均压，持续时间为3~5秒。均压结束后，压缩空气经过空气进气阀、右进气阀进入右吸附塔，压缩空气中的氮分子被沸石分子筛吸附，富集的氧气经过右产气阀、氧气产气阀进入氧气储罐，这个过程称之为右吸，持续时间为几十秒。同时左吸附塔中沸石分子筛吸附的氧气通过左排气阀降压释放回大气当中，此过程称之为解吸。反之左塔吸附时右塔同时也在解吸。为使分子筛中降压释放出的氮气完全排放到大气中，氧气通过一个常开的反吹阀吹扫正在解吸的吸附塔，把塔内的氮气吹出吸附塔。这个过程称之为反吹，它与解吸是同时进行的。右吸结束后，进入均压过程，再切换到左吸过程，一直循进行下去，从而连续产出高纯度的产品氧气。

制氧机的工作流程是由可编程控制器控制五个二位五通先导电磁阀，再由电磁阀分别控制十个气动管道阀的开、闭来完成的。五个二位五通先导电磁阀分别控制左吸、均压、右吸状态。左吸、均压、右吸的时间流程已经存储在可编程控制器中，在断电状态下，五个二位五通先导电磁阀的先导气都接通气动管道阀的关闭口。当流程处于左吸状态时，控制左吸的电磁阀通电，先导气接通左吸进气阀、左吸产气阀、右排气阀开启口，使得这三个阀门打开，完成左吸过程，同时右吸附塔解吸。当流程处于均压状态时，控制均压的电磁阀通电，其它阀关闭；先导气接通均压阀开启口，使得这阀门打开，完成均压过程。当流程处于右吸状态时，控制右吸的电磁阀通电，先导气接通右吸进气阀、右吸产气阀、左排气阀开启口，使得这三个阀门打开，完成右吸过程，同时左吸附塔解吸。每段流程中，除应该打开的阀门外，其它阀门都应处于关闭状态。

技术特点

完善的流利设计，最优使用效果；

合理的内部构件，气流分布均匀，减轻气流高速冲击；

特有的分子筛保护措施，延长沸石分子筛的使用寿命；

操作简便，运行稳定，自动化程度高，可实无人运行；

自动联锁氧气排空装置，保证产品氧气质量；

可选配氧气装置流量，纯度自动调节系统，远程监控系统等；
