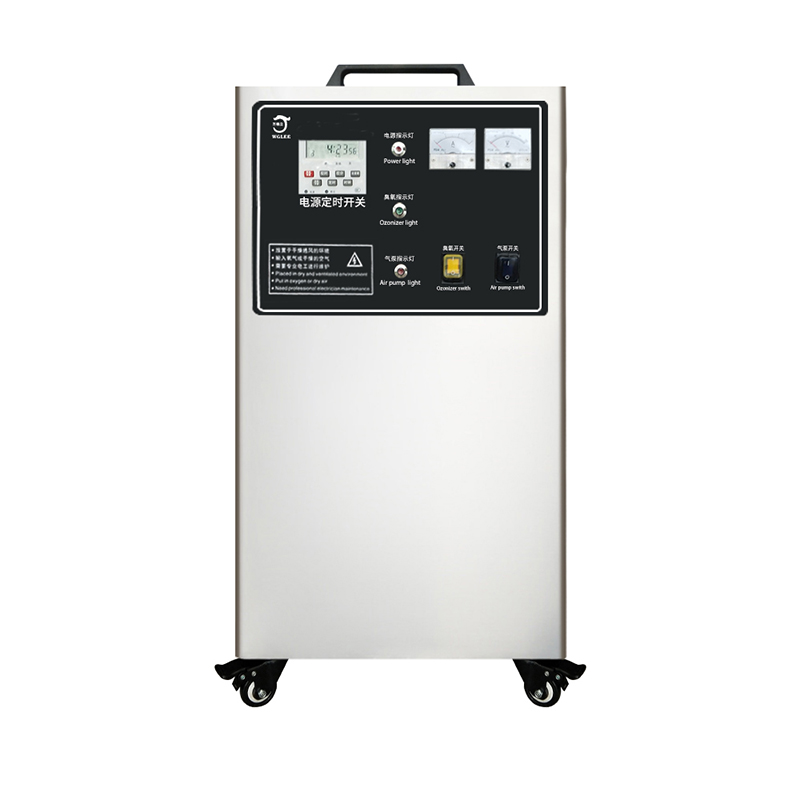

风冷30G臭氧机

发布时间:2021-06-25 14:58 阅读:4428


臭氧发生器技术参数

产品型号

WGL-KS-30G

产品尺寸(长*宽*高mm)

420*300*820

臭氧产量(g/h)

30

臭氧浓度(mg/L)

10-15

臭氧电耗(W)

400

输入电源

AC220V/50HZ

工作电压(KV)

3-7

进气流量(L/Min)

60L/min

冷却方式

风冷

臭氧出口

10mm不锈钢快拧接头

工作环境条件

环境温度≤45℃,RH≤80%,严禁在易燃易爆场所使用

使用气源

空气源

定时方式

微电脑时控定时

机器配置

微间隙放电臭氧管、高频高压电源、空气压缩泵、散热风扇、控制电路(定时器,工作指示灯,气泵开关、臭氧开关等)



三.操作方法

1.水处理使用方法

1.1.:将臭氧发生器放置在水处理工艺流程中特定位置(平稳、干燥、通风散热良好)位置,离墙面40厘米以上;确保臭氧硅胶管与机器的臭氧输出口已连接好,将臭氧输送管接到臭氧投加装置上,以便于输送臭氧。

1.2:臭氧发生器必须高于水位,防止水回流到臭氧发生器内部,导致部件损坏。如购置有止回阀,请连接到臭氧输送管路上,禁止反接止回阀。

1.3:接通电源,电压表显示当前电压。打开气泵开关,气泵指示灯亮,气泵开始工作,电流表显示当前电流。5秒后打开臭氧开关,臭氧输出口有臭氧输出。使用完毕需先关闭臭氧开关,5秒后关闭气泵开关。

2.空气消毒使用方法

2.1:将臭氧发生器放置在待消毒室以外的特定(平稳、通风散热良好)位置,确保臭氧硅胶管与机器的臭氧输出口已连接好,将臭氧输送管导入待消毒空间,并在2米高度投加

2.2:为达到最佳的臭氧消毒效果,请关闭门窗等,消毒时请勿有人员在室内。

2.3:接通电源,电压表显示当前电压。打开气泵开关,气泵指示灯亮,气泵开始工作,电流表显示当前电流。5秒后打开臭氧开关,臭氧输出口有臭氧输出。使用完毕需先关闭臭氧开关,5秒后关闭气泵开关。

四、时控开关的操作规程

4.1、不操作键盘时 15 秒钟自动上锁,左下角显示“微信图片_20170616212903”标志

4.2、开锁:连按 4 次取消/回复键,“微信图片_20170616212903”标志消失。

4.3、分别按“校星期”、“校时”、“校分”,调整北京时间

4.4 、设定开关时间

步骤

按键

设定内容

1



按“定时”键

进入定时开设定,显示 1oN

2

按“校星期”键

设定此次开的时间在一星期的某几天或一天或每天

3

分别按“校时”、“校分”

设定开的时间

4

按“定时”键

进入定时关设定、显示 1OFF

5

按“校星期”键

设定此次关的时间在一星期的某几天或一天或每天

6

分别按“校时”、“校分”

设定关的时间

7

重复 1-6

设定其余 2-16 的开关时间.若不需要定时,则是其显示“--”

8

按“时钟键”

结束定时设定、回到时钟运行状态

9

按自动/手动键

使开关标志“▼”指向“关”的位置、再调到“自动”位置



中文英文对照



英文

MO

TU

We

TH

FR

SA

SU









中文





五.产品构造(配置技术优点)

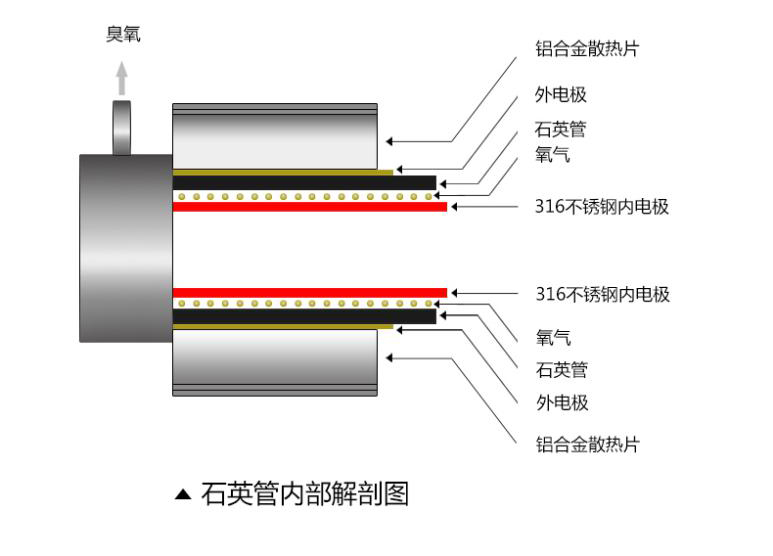

1、  臭氧管:介电材质采用高纯脱羟石英管,脱羟基小于10ppm,SiO2含量达98%以上,耐温1600度,耐压30KV,远远高于与之匹配的高频高压电源所产出的峰值高压7KV,不会被高压击穿烧毁。内电极:316L不锈钢管,材料新牌号:022Cr17Ni12Mo2,耐腐蚀性能优于304不锈钢,在高压高频连续放电情况下,使用5年不会被氧化发黑生锈变形;放电间隙:0.5MM;封头材质:聚四氟乙烯(俗称“塑料王”)材质堵头加氟胶圈,抗氧化耐酸碱,使用寿命可达8年。




2、高频高压电源:整流变频电路,高压包由铁氧铁磁芯、聚酯亚胺/聚酰胺酰亚胺复合层漆包线、环氧高温胶真空灌封组成,带有开路保护、过流过压保护、短路保护,高压频率3~20KHZ,输出正弦波波形,极大程度的将电能转换,功率因素可达0.97。

六、产品特点

1、高压放电式发生器

    该类臭氧发生器是使用高频电源系统,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧。该臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大等优点,所以是国内外相关行业使用最广泛的臭氧发生器。
2、臭氧安全冷却方式

臭氧发生器工作时会产生大量的热能,需要冷却,否则臭氧会因高温而边产生边分解。

3、臭氧发生器放电技术

    石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而最常被一些高性能的臭氧发生器使用。陶瓷板易脆裂,只适用一些小型发生器。陶瓷管的壁厚和椭圆度不易控制,容易出现放电不均匀的问题,所以使用的不多。玻璃管和搪瓷管介电常数低,耐高温性能差,易炸裂

4、工作原理

当含氧气的气体通过两个电极间的放电间隙时,部分氧气分子(O2)会被转化为臭氧(O3)从而实现臭氧制备。当高压电极上带有变化的高电压时,电极之间的放电间隙处会产生微放电,氧气分子被分解为自由态的氧原子O,部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧(O3)即 O+O2=O3,被称为“电晕放电”或“无声放电”。

事实上施加在电极上的电能只有一部分用于制备臭氧,制备过程中同时还会产生热量,需要通过风扇来有效冷却臭氧发生模块。

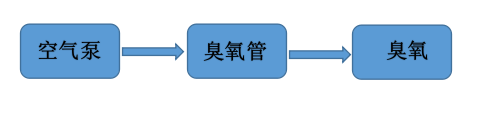

5、臭氧工艺流程

    臭氧发生器系统组成包括:气源系统、臭氧发生器主机。


6、本产品采用双滚珠轴承暴力风机,高转速大风量确保机器内部发热元件散热良好,臭氧浓度衰减率低,长时间使用仍能确保臭氧产量充足,浓度达标。

7、臭氧属于广谱杀菌剂,对各类细菌和病毒都具有极强的杀灭作用。产生的臭氧气体具有较强的氧化、催化等作用,病毒及细菌在臭氧气体中由于受到多种自由基的作用,使蛋白质离解变性,核酸和酶的活性降低,从而消毒灭菌净化空气;臭氧和甲醛、二氧化碳、二甲苯等有毒有害气体发生降解、氧化等复杂的物理和化学反应,且副产物无毒无害,可避免二次污染。

七.产品用途

1、  净化空气(将出气管放在需要净化的地方)

(1)宾馆房间消毒,汽车消毒,办公室消毒

(2)生产车间杀菌消毒,床单消毒,病房消毒,学校消毒

(3)蘑菇菌类养殖防止病菌感染

(4)食品加工厂灭菌保鲜,祛除异味

(5)VOC废气治理,效果优于光解

2、  水处理(水中曝气混合/射流器混合/气液混合泵混合)

(1)餐厅食堂酒店等餐具、饮具、茶具清洗消毒

(2)原水处理,自来水处理,废水污水处理

(3)洗衣房用水避免病菌感染

(4)地面喷淋拖地清洗

(5)高难度废水治理,脱色,降解COD

(6)印染厂废水处理脱色

八.杀菌能力

臭氧具有极强的氧化性,被世界公认为是一种广谱高效杀菌剂,它的氧化能力高于氯,在水中灭菌比氯快600-3000倍,甚至几秒种内可以杀死细菌,对于常见的大肠杆菌、粪链球菌、绿脓杆菌、金黄葡萄球菌、霉菌等,在臭氧浓度保持0.3PPM的环境中5分钟,其杀灭率可达到99%以上。它的灭菌、消毒作用几乎是瞬时发生的,在水中臭氧浓度达到0.3-2mg/L时,0.5-1min内就可以致死细菌。达到相同灭菌效果(如使大肠杆菌杀灭率达99%)所需臭氧水药剂量仅是氯的0.0048%。

九.分解时间

1、臭氧易溶于水,溶于水后的臭氧具有更强的杀菌消毒能力,杀菌力可达氯气的3000倍。臭氧极易分解成为氧气。

2、臭氧在水中的半衰期约为20分钟,在常温常压下空气中的半衰期约为10—30分钟。臭氧最终都将分解转变成氧气。

3、臭氧是一种安全、无残留的氧化剂、杀菌消毒剂,不会造成二次污染。臭氧经反应本身会迅速还原成氧气,不必担心化学残留物质,也不会对生活环境造成威胁。

十.设备优点

1、臭氧发生器为箱体式.把气源部分的空气泵.臭氧放电室、电源控制板、及其它附件在一个机箱内。

2、臭氧放电室是我公司的专利技术,放电室采用窄间隙放电,生成臭氧浓度高,产量稳定,整体采用全密封技术,运行可靠。

3、供电单元(PSU)是该系列机型的核心技术,高压电源构成及特点:真空环氧高压包;主要特点为:防潮、防水、可在恶劣环境下使用,电路抗干扰,正常使用寿命8K小时以上。

十一.保修服务

    免费保修1年;1年内坏任何配件我公司免费维修及更换;设备终身维护;过保修期后维修只收取材料成本费.不收取维修人工费.我公司这款设备最大的优势:使用寿命长.

十二.验收标准

货物质量按国家、行业标准和用户要求执行,设备出厂前逐台进行检验,检验合格后签发产品合格证方可出厂

十三.故障检查与分析

13.1、故障检测列表

设备状态

原因分析

检查修复

备注

机器不通电

电源插头是否插好

插座是否有220V 交流电

定时开关是否打开

接入220V/50Hz电源

检查线路

打开定时开关


臭氧输出口无气体输出

1、机器内部线路接头是否脱落

2、管路是否打折

3、气泵开关可能未开

1、断电情况下,打开机箱后盖,检查管路

2、检查管路

3、打开气泵开关

箱内有高压,如需要打开背板请在断电情况下操作

臭氧输出口有气体输出但无臭氧

1、臭氧开关未打开

2、电控失灵

3、臭氧放电模块损坏

1、打开臭氧开关

2、检查电路是否正常

3、更换臭氧放电模块


机箱上有电

1、电源未接地

2、空气太潮湿

1、电源进电接地

2、将臭氧机移到干燥通风处


臭氧发生器打开引起保险烧坏或跳闸

1、电路短路

2、臭氧放电模块损坏

1、检修电路

2、更换臭氧放电模块


机器内部有水

1、水处理过程中水回流到臭氧放电管内

2、空气潮湿



1、  将放电管内的水吹干

2、  将机箱内部的水份吹干



出现此种情况请立即停机,处理完成后再进行使用



如果做完了以下检查后,您仍未能解决问题或涉及维修的部分,请直接与万格立环保科技有限公司当地的销售或售后服务部联系。

13.2臭氧发生器使用注意事项:

13.2.1:机器设备必须放置在无油污、空气干净、干燥的地方工作,以延长机器设备使用寿命。

13.2.2:使用时必须轻拿轻放,不能乱扔乱放。

13.2.3:机器设备用于水处理,臭氧输出口必须接上止回阀(注意:止回阀分正反,请按照止回阀上的箭头方向进行连接),防止回水进入臭氧管内,损坏机器。

13.2.4:禁止将臭氧机放在消毒区内工作,为了工作的安全,设备应有单独工作区,再用硅胶管将臭氧气体输送到消毒或化学反应区。

13.2.5:机器设备必须天天检查维护;如发现异常要立刻关机,查明原因,处理好以后再使用。

13.2.6使用前机器设备必须良好接地,以防雷电。不用时最好拔掉电源插头。

13.2.7根据工作环境、使用要求,正确选用臭氧消毒机。

13.2.8机器设备若长时间不用必须将机内、机外壳清理干净,放置通风干燥的地方,防止受潮损坏。

13.2.9为了防止机器受潮和更好的维护设备,每星期打开《气泵开关》或《气控开关》,关掉《浓度调节》或《臭氧开关》工作半小时以上,以清洁机内水气,

十四、保养细则:

14.1:请将本设备置于干燥通风处,防尘网(风扇处)一个月清理一次

14.2:本臭氧机非专业电工,请勿开箱(内有高压)

14.3:保养时请专业电工开启机箱后盖

14.4:硅胶三个月更换一次,将不会影响使用

145:检查机器内部接头是否松动和软管老化

14.6:如有接头松动,请用螺丝刀扭紧,软管老化,请及时更换

14.7:所有购买本公司产品的客户,均可在本公司以低于市场价购买耗材。

14.8:设备维修保养(如需上门服务,需由客户支付差旅费用,公司视路途远近,选择就近经销商上门服务。)

14.9:设备维修时,请将保修卡随机寄回本公司,若与以上操作说明不相符,本公司不承担维修费用。

十五、注意事项

    请勿在高精度电子设备附近使用本产品,电波干扰可能引起高精度电子设备的误操作和其他问题。尤其在以下设备附近需特别注意:助听器、起搏器和其他医疗电子设备、火灾探测器、其他精度自动控制装置。

    不要拆卸或改装本产品,否则会造成本产品的损坏、漏电和电路故障。

    避免过度受潮,水或其他液体进入本产品可能引起本产品漏电和故障。

    避免用挥发性的溶液或有机溶剂擦拭设备,可能会损坏设备的表面。

    合格的专用接地线,安全可靠的接地,使用的线路的容量是符合要求的,以确保消除火灾隐患。设备安装人员必须经过培训才能开机维修。

    使用臭氧时,严禁人员在高浓度臭氧空间环境中工作,工作人员在超过相关标准的臭氧浓度的空间环境中上班应要有防护措施。

    切记设备保养或维修时必须在断电和泄尽气压状态下进行,确保人员安全维修。

十六.使用本产品的环境条件要求:

1、室内应无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

2、室内有220V/50HZ交流电源,部分臭氧设备同时需要用到380V/50Hz交流电源

3、环境温度要求:-10℃-33℃

4、环境湿度要求:≤55%。

5、放置本机的地面要求平整,注意将设备平稳放在地上或支架上。

6、设备安装时保持设备工作环境通风及空气干燥,该空间须安装排风扇或空调。
